1.該工法所使用的機具與原鋼粒、合金鉆進所需機具基本相同，只是更換了碎巖工具——鉆頭，并增加一個加重器，一般嵌巖樁施工工地均可推廣使用。

2.操作簡便，適應性廣。既可以無循環鉆進，也可反循環鉆進，生產工人經短期培訓后便能掌握操作技術。

3.該工法碎巖均勻，效率高，相對合金鉆進施工成本低，成孔質量好。

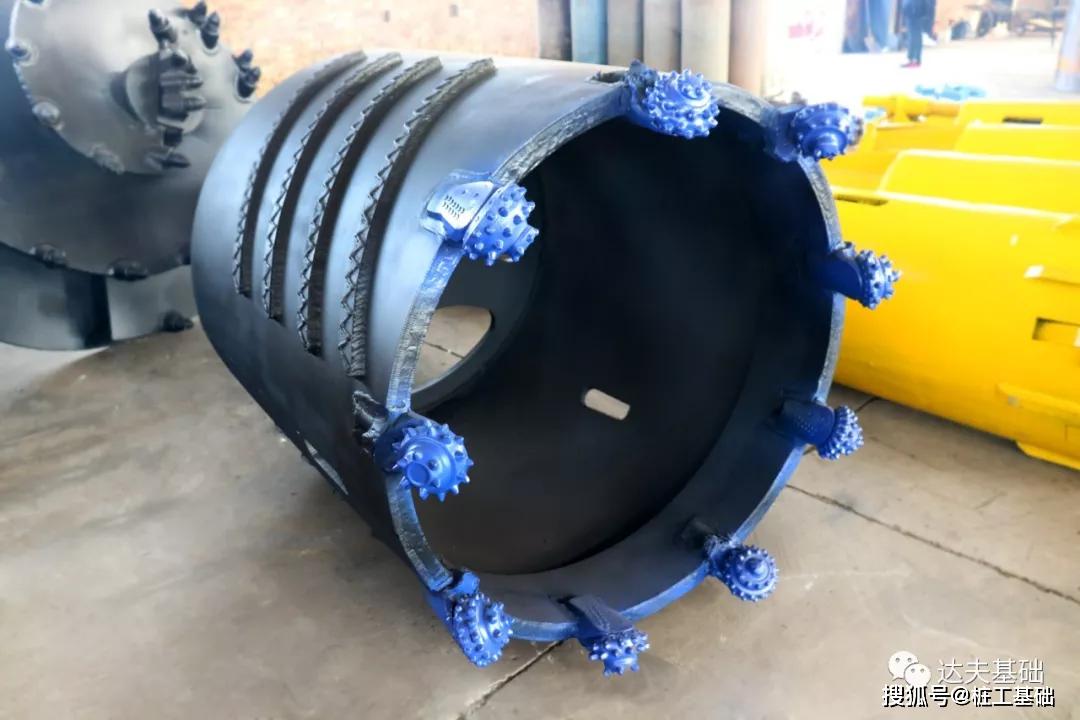

達夫牙輪筒鉆

二、適用范圍

本工法適用于樁徑φ1500mm以內且?guī)r面比較平坦的嵌巖樁孔施工。

三、工藝原理

1.牙輪掌在孔底工作時既繞鉆桿柱公轉，又繞牙掌心軸自轉，其轉動是以滾動形式進行，運轉阻力較小，故能承受較大鉆壓。

2.牙輪鉆頭與孔底巖石接觸時，牙掌上合金鑲齒與巖石接觸面積小（成支點接觸），容易獲得較高的單位軸心壓力，以利壓碎巖石。

3.牙輪在孔底轉動時，除受鉆柱軸心壓力外，還受到因回轉時錐體中心高度變化而產生的沖擊載荷作用，提高了碎巖效果。

4. 牙掌鑲齒在孔底滾動時，其碎巖交替進行，每次工作時間短，磨損率低，有利于提高鉆頭壽命。

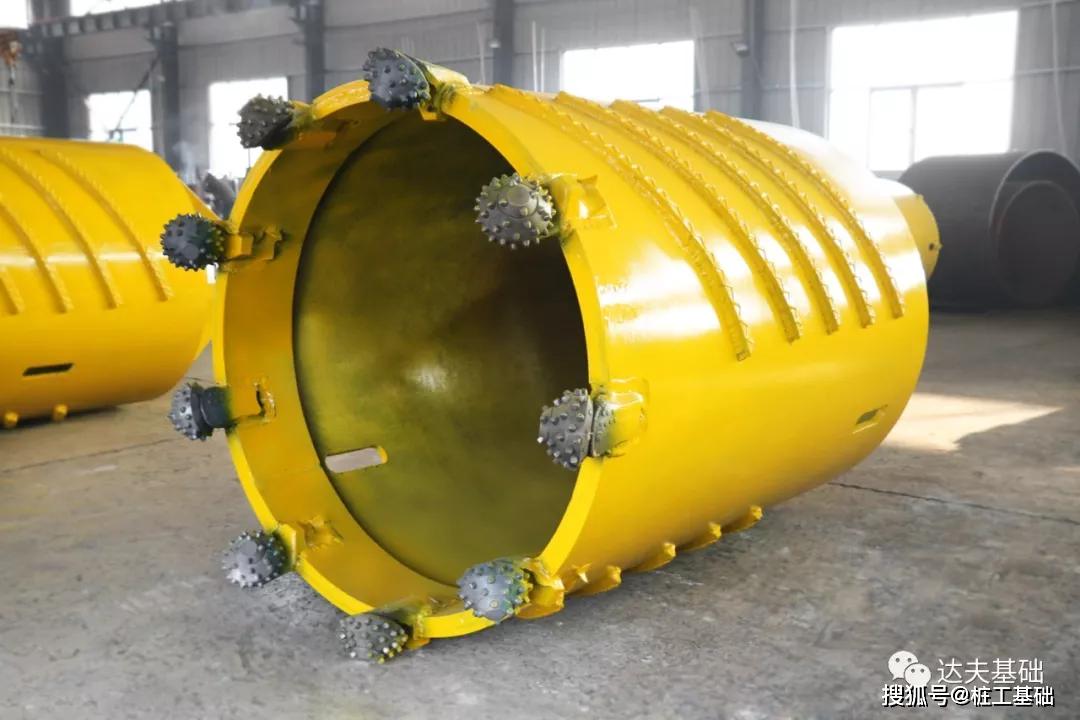

達夫牙輪筒鉆

四、工藝流程

1.樁孔開孔及覆土施工使用合金鉆頭，按回轉鉆灌注樁施工程序施工。

2.當用合金鉆頭施工到強風化巖層或硬巖層時，即可提鉆更換合適的牙輪鉆頭鉆進到設計要求的深度。

3.當施工到要求探度并在樁孔口上返沖洗液中撈到基巖的巖屑，經現場監理人員同意終孔后，即可轉入清孔、下鋼筋籠、下導管、二次清孔、灌注水下混凝土成樁。

4.牙輪鉆頭提起后，應及時清除護桶中巖屑和沉淀物，并檢查牙輪掌、支撐點和法蘭盤磨損情況，如有損壞應及時修復待用。
