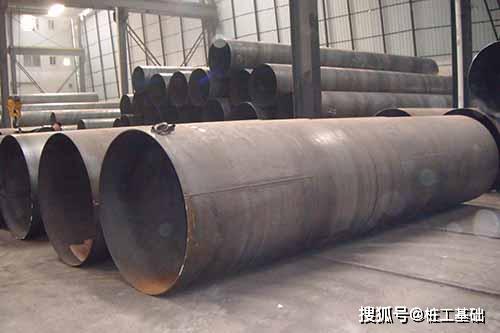

鐵皮護筒

1、護筒可采用鋼板制作，也可采用鋼筋混凝土制作。制作成型的護筒應滿足鉆孔方式對護筒剛度和強度要求。鋼護筒適用于各種施工條件，安全性高，可多次使用。鋼筋混凝土護筒可在水深不大的鉆孔中使用。

2、護筒厚度根據護筒制作材料、孔位水文地質條件、施工方法和設計樁徑、護筒、埋深和埋設方法等條件綜合選定，必要時應通過計算確定。一般鉆孔樁施工鋼護筒厚度宜采用6-12mm，鋼筋混凝土護筒宜采用8-250px。

3、護筒內徑應適當大于設計樁徑，具體數值應根據采用的鉆機類型來確定。

護筒埋置深度應符合設計要求，設計無要求時，埋置深度應符合下列規定：

1、旱地或淺水埋設護筒時，對于不透水地層，埋深宜為護筒外徑的1.0-1.5倍，但不得少于1.0m；對于砂土和粉土等透水地層埋設深度同上，但宜用不透水土換填至護筒刃腳下不少于0.5m，換填直徑應超出護筒直徑0.5-1.0m。

2、深水及河床軟土、淤泥層較厚處，護筒底刃腳應深入不透水層中；無不透水層時，應進入大礫石、卵石層內0.5-1.0m。

3、有沖刷影響的河床，護筒底刃腳宜進入一般沖刷線以下不少于1.0m。局部沖刷影響嚴重的河床，護筒底刃腳應進入局部沖刷線以下不少于1.0m。

4、季節性?xún)鐾恋貐^(qū)，護筒底刃腳應深入到冰凍線以下未凍土層中不少于0.5m；多年凍土地區，護筒底刃腳應深入多年凍土層中不少于0.5m。

雙壁套管

        在進行全套管施工中采用的套管不同于普通護筒，按其結構可分為單壁套管和雙壁套管；按長度可分為單節2m、3m、4m套管節。目前，市場中主要采用雙壁套管施工。雙壁套管節采用內外雙層筒壁設計，可有效提高套管剛度，且在結構上保證內平外平的特點，可減少下套管時的外部孔壁對套管施加的摩阻力，同時內層筒壁可對旋挖鉆具起到較好的導向作用，防止旋挖鉆具刮蹭套管內壁。套管在連接方式上，采用紐扣式公/母接頭形式，接頭數量視套管直徑不同而不同。此種連接方式與國際接軌，保證國內/國際市場的通用性，而且可kuai 速連接，保證全套管施工時節奏緊湊。

        全套管施工時套管底部連接套管靴，套管靴長度較短，一般為0.5m左右，接頭同樣為紐扣式公/母接頭連接，套管靴底部轉配平齒，用于鉆進時切削地層。在進行套管選擇時，針對每種樁徑可根據工程樁深需求選擇不同長度的套管節以便于套管總長與工程需求匹配度較高。但在單節長度的選擇上，建議單節4m的套管節要較多選用，以減少在樁深范圍內的套管節數量，這樣能減少套管對接時間，減少時間成本。

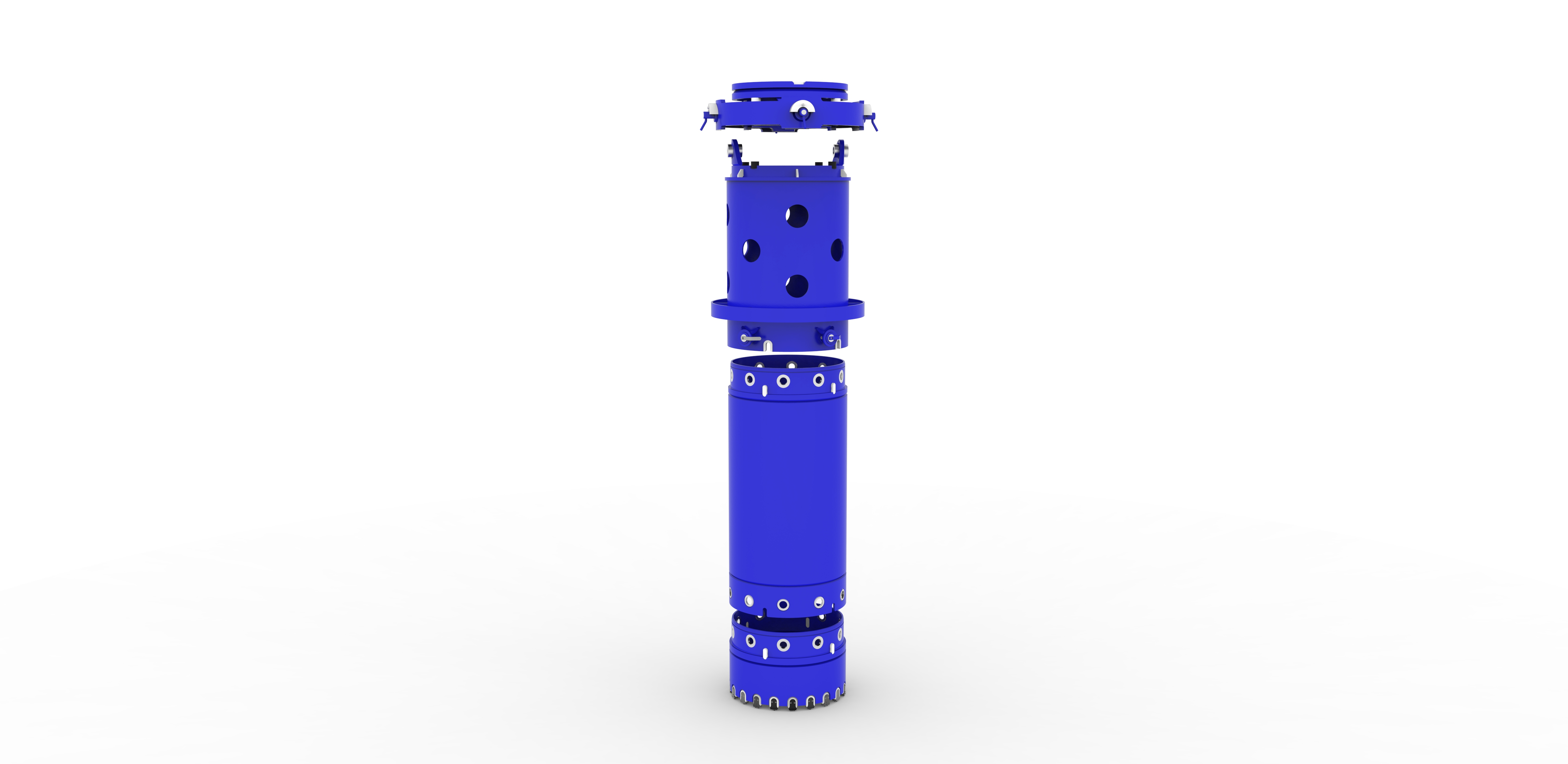

全套管各部件組成圖

        旋挖鉆機施工是一項技術性很強的系統工程，只有充分了解設備性能、所鉆地層、場地條件、鉆具選擇、操作規程等，制訂出一套科學的施工方案，才能展現出旋挖鉆機施工質量和施工效率高的綜合優點。選用旋挖鉆機鉆斗、鉆桿、套管的時候一定先對工地的地質特點有個詳細的了解，這樣施工效率就會大大提高。
